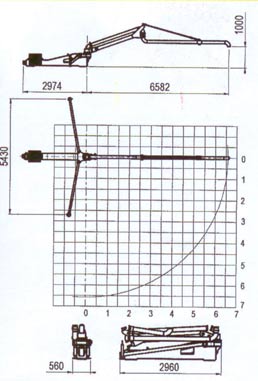

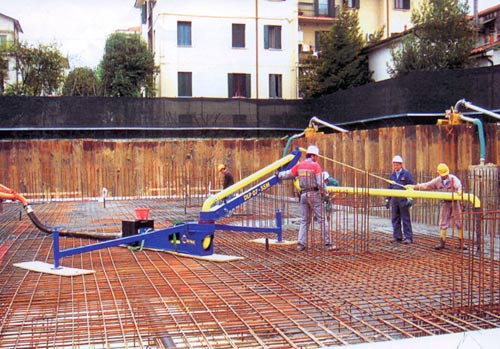

1.   2-х секционная раздаточная стрела   DLP 07

Дальность подачи бетона 6,5 м.

Диаметр 5”

В собраном (траспортном) состоянии, возможна перевозка на Газели

Вес стрелы 680 кг.

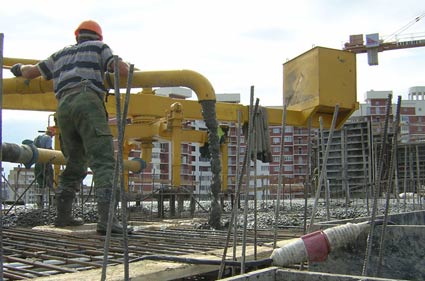

2. 2-х секционная вращающаяся раздаточная стрела DL12C-55M

Дальность подачи бетона 12 м.

Диаметр 5”

4-е регулируемые по высоте опоры

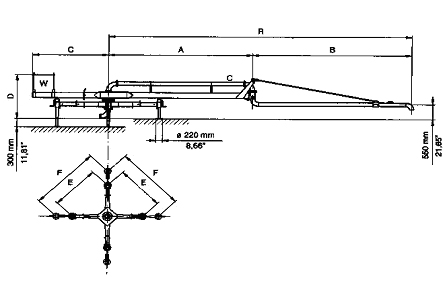

R-12м, A-5,75м, B-6,25м, C-3,01м, D-1,86м, E-1,61м, F-2,35м, W-1,2м, P-1,2м, Q-0,92м

Вес стрелы с противовесом 2409 кг.

Вес противовеса 1200 кг.

3. 2-х секционная вращающаяся раздаточная стрела с поднимающейся второй секцией DRV12C-55M

Дальность подачи бетона 12 м.

Диаметр 5”

4-е регулируемые по высоте опоры

Поднимающаяся 2-я секция до 4 м. для заливки стен

Подъем 2-й секции осуществляется  за счет ручной помпы

R-12м, A-6м, B-3,2м, C-3,51м, D-1,93м, E-2,99м, F-4,85м, G-5,9м, H-4,4м, I-9,7м, L-4м, W-1,75м, P-2,1м

Вес стрелы с противовесом 3850 кг.

Вес противовеса 1750 кг.

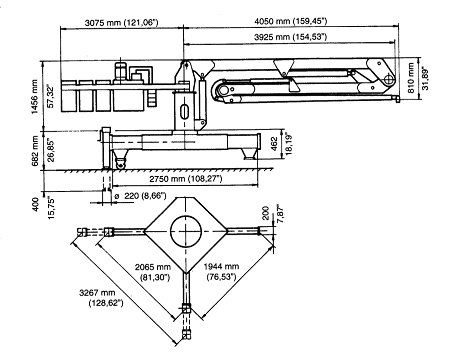

4.  3-х секционная гидравлическая вращающаяся раздаточная стрела BVZ 12 C-55M

Высота подачи 12 м.

Дальность подачи бетона 10 м.

Диаметр 5”

4-е регулируемые по высоте опоры

Вес стрелы с противовесом 4290 кг.

Вес противовеса 1650 кг.

5. BTR K2/28 4-х секционная гидравлическая раздаточная стрела на колоне.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Диаметр бетоноводов 125мм.

Дальность подачи 27,8м.

Глубина подачи 24,4м.

Длинасекций колонны:1-я + 2-я 7,67 + 6,90м

3-я + 4-я 6,75 + 6,50м.

Количество секций стрелы 4

Угол вращения 370º

Высота колонны 10 + 8м.

Мощность электромотора 20кВт.

Длина концевого шланга 4м.

Статическая опрокидывающая нагрузка 65.500 Кгм.

Масса модуля со стрелой 8.200 Кг.

Общая масса 14.100 Кг.



УСТРОЙСТВО / СБОРКА

Компактная стрела с высокими техническими характеристиками, с безупречным перемещением секций, обеспечивающих

легкое достижение предельных рабочих точек. Быстрый, легкий и безопасный монтаж и демонтаж конструкций.

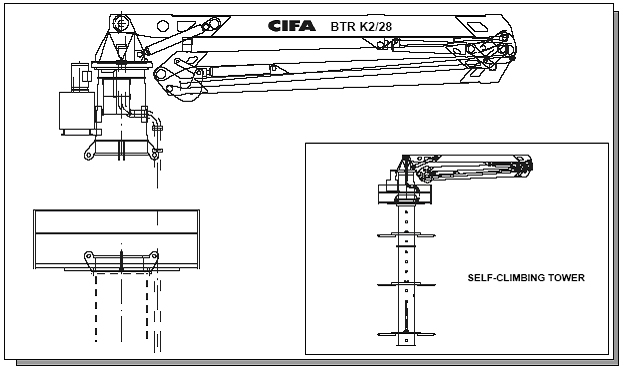

РАЗДАТОЧНАЯ СТРЕЛА BTR K2 / 28

Четырехсекционная стрела с поворотно-складывающейся системой. Движение стрелы осуществляется гидравлически. Редуктор, управляющий движением стрелы, оснащен двумя защитными устройствами: “стояночным тормозом”, который срабатывает при

отсутствии давления в гидравлическом контуре, “защитным клапаном”, предотвращающим вращение при отсутствии давления в

гидронасосе.

Секции стрелы приводятся в движение гидроцилиндрами с вращающимся соединением. Гидроцилиндры оснащены защитными

клапанами, которые поддерживают стрелу в безопасном положении и защищают гидравлику от перегрузок со сливом масла в бак.



ЭЛЕКТРОГИДРОПРИВОД

Устройство расположено вверху колонны (стрелы).

Электромотор 20 кВт - 380 В / 50 Гц.

Гидробак 300 л.

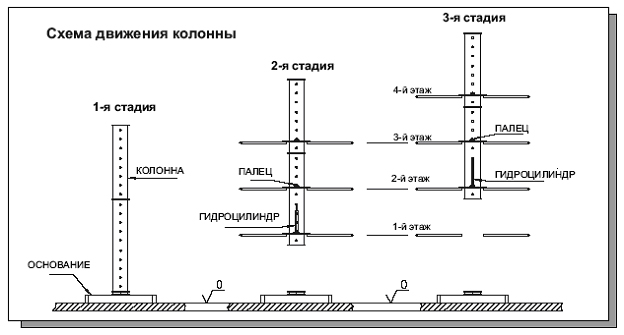

САМОПОДНИМАЮЩАЯСЯ КОЛОННА

Самоподнимающаюся колонна монтируется в шахту лифта или в перекрытия этажей здания. На первом этапе строительства

колонна со стрелой устанавливается на крестообразное основание, установленное на фундаменте здания. После заливки первых

трех этажей, колонна со стрелой с помощью гидроцилиндров и фиксирующих пальцев поднимается на один этаж вверх.

Колонна состоит из 10 м секции, расположенной на уровне трех этажей и 8 м секции, расположенной выше уровня заливаемых

этажей здания.

Специальное монтажное устройство, используемое в системе подъема, позволяет осуществлять регулировку поднимаемой колонны

( +50 мм.) , а также точное крепление бетоноводов, проходящих через перекрытия. Сборка бетоноводов осуществляется фиксирован-

ными хомутами ( OR - тип для высокого давления).

Модуль расчитан на быстрое соединение колонны и стрелы.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

- Бетоновод 125 мм. стандартная длина 3м.

- Концевой резиновый шланг 4м.

- Колена из износостойкого металла.

- Пульт управления с 8 функциями и кабелем 35 м.

- Электрическая контрольная панель.

- Электрогидропривод 380 В / 50 Гц.

- Башенный модуль крепления к колонне.

- Самоподнимающаяся колонна:

- Две секции (10м + 8м)

- Крестообразное основание

- Платформа и лестница с противоскользящей поверхностью.

- Ящик для инструмента.

- Однотонная покраска.



ДОПОЛНИТЕЛЬНО

- Система контроля для стрелы “HAWE”

- Радиоуправление “HETRONIC”

- Колонна и стрела в модулях, обеспечивающих сборку краном с максимальной грузоподъемностью 5000 кг.

- Основание с анкерными болтами.

- Двустенные бетоноводы.
